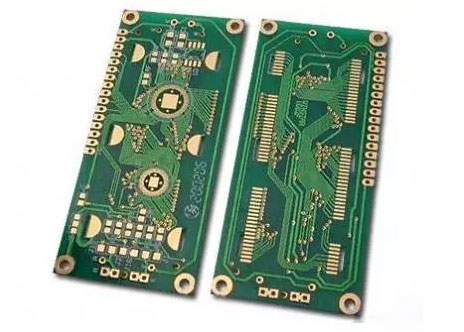

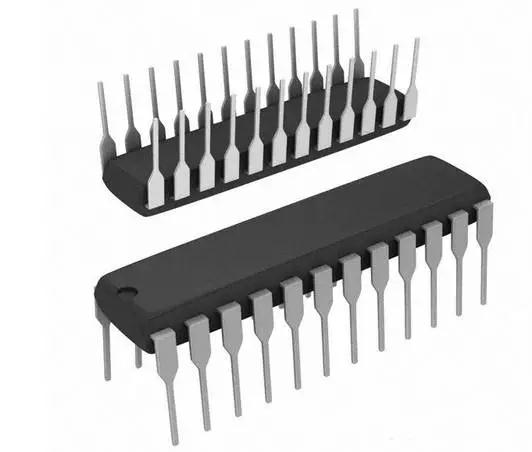

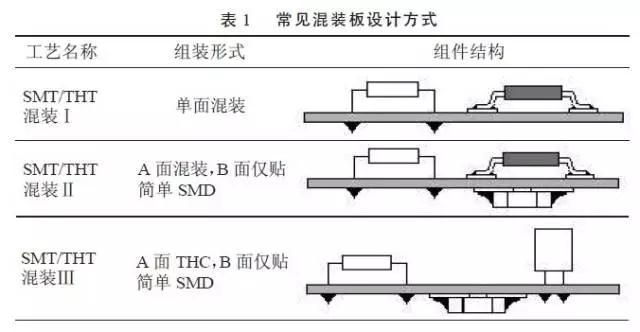

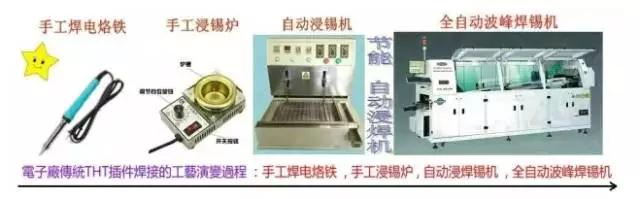

PCB印刷电路板几乎我们能见到的电子设备都离不开它,小到电子手表、计算器、通用电脑,大到计算机、通迅电子设备、军用武器系统,只要有集成电路等电子无器件,它们之间电气互连都要用到PCB。 ■ 电路板长什么样? ■ 中国SMT电子制造市场规模 ■ SMT工艺技术的特点 THT采用有引线元器件,在印制板上设计好电路连接导线和安装孔,通过把元器件引线插入PCB上预先钻好的通孔中,暂时固定后在基板的另一面采用波峰焊接等软钎焊技术进行焊接,形成可靠的焊点,建立长期的机械和电气连接,元器件主体和焊点分别分布在基板两侧。采用这种方法,由于元器件有引线,当电路密集到一定程度以后,就无法解决缩小体积的问题了。同时,引线间相互接近导致的故障、引线长度引起的干扰也难以排除。 DIP封装(DualIn-linePackage)是THT插件工艺中的一种零件封装,也叫双列直插式封装技术,是一种最简单的封装方式.指采用双列直插形式封装的集成电路芯片,绝大多数中小规模集成电路均采用这种封装形式,其引脚数一般不超过100。DIP封装的CPU芯片有两排引脚,需要插入到具有DIP结构的芯片插座上。 在传统的THT印制电路板上,元器件和焊点分别位于板的两面;而在SMT电路板上,焊点与元器件都处在板的同一面上。因此,在SMT印制电路板上,通孔只用来连接电路板两面的导线PTH,孔的数量要少得多,孔的直径也小很多。这样,就能使电路板的装配密度极大提高。 ■ THT插件工艺与SMT贴片工艺的演变

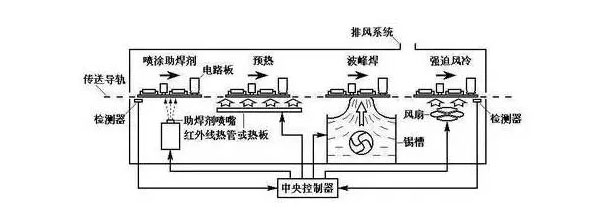

■ 自动浸焊机是否能代替波峰焊? ■ SMT表面组装技术其特点 ①SMT成品PCBA(Printed Circuit Board Assembly), 组装密度高、体积小、重量轻:SMD元件的体积和重量只有传统DIP通孔插装元件的1/10左右,采用SMT之后,电子产品体积缩小40%~60%,重量减轻60%~80%; SMT設備與工藝技術論壇:提供一個純SMT制造技術難題解决的专业交流平台,我们非常欢迎广大的群友们加入,一起分享SMT技术、观点碰撞交流学习、分享互助、共创辉煌! 如果贵司有高层专访、新品推介、新闻通稿、行业交流、SMT行业商机及SMT企业需求对接等方面有需求,请联系: SMT行业头条网《SMT設備與工藝技術論壇》 E-mail : 2819280798@qq.com ☞戳号码 找小编客服洽谈合作:Chinasmt668 中国最具人气的SMT行业微信公众号 GDdz_0755SmT |
