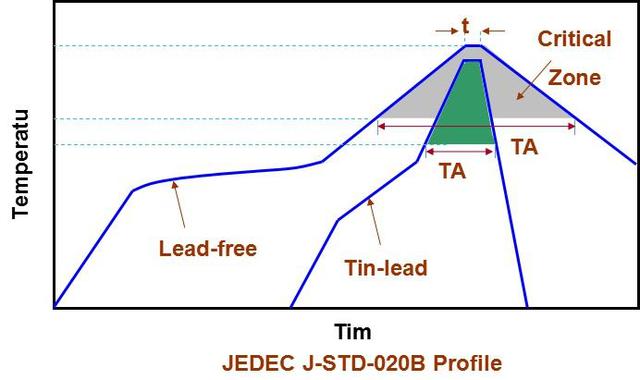

SMT贴片指的是在PCB基础上进行加工的系列工艺流程的简称。PCB(Printed Circuit Board)意为印刷电路板。(原文:SMT贴片指的是在PCB基础上进行加工的系列工艺流程的简称PCB(PrintedCircuitBoard) ) 由于smt贴片加工的工艺流程的复杂,所以出现了很多的smt贴片加工的工厂,对于SMT贴片质量也在不断提高,而SMT贴片过程中,每一个环节都至关重要,不能有任何差错,今天小编跟大家一起学习一下SMT贴片加工中回流焊接机的介绍及关键工艺。 ![]() 回流焊接设备结构示意图 一、回流焊接设备的关键参数1、温区的数量、长度和宽度; 2、上下加热器的对称性; 3、温区内温度分布的均匀性; 4、温区间传送速度控制的独立性; 5、惰性气体的保护焊接功能; 6、冷却区温度下降的梯度控制; 7、回流焊接加热器最高温度; 8、回流焊接加热器温度控制精度; 1、焊接温度曲线:根据PCB的外形尺寸、多层板层数和厚度、焊接元器件的体积和密度、PCB上的铜层面积和厚度等因素,测试焊点处的实际焊接温度来设定温度曲线。 2、对预热时间、回流时间、冷却时间进行控制:根据加热器长度,通过对传送带速度的控制来控制回流曲线的轨迹,冷却区滚降梯度由冷却时间和冷却区风量来控制。 3、回流温度曲线尽量与锡膏供应商所提供的参考温度曲线重叠。 4、在处理两面SMT回流焊接时,一般先焊接小质量元件的一面,如果两面均有大质量器件或工艺上必须先贴装大质量器件面时,进行第二面回流焊接时,应对底部已焊好的大质量器件进行保护,防止二次回流引起大质量器件脱落。 5、在进行通孔回流焊接时,应注意设备和传送系统抖动引起元件位移。 回流焊接的温度曲线 SMT設備與工藝技術論壇:提供一個純SMT制造技術難題解决的专业交流平台,我们非常欢迎广大的群友们加入,一起分享SMT技术、观点碰撞交流学习、分享互助、共创辉煌! 如果贵司有高层专访、新品推介、新闻通稿、行业交流、SMT行业商机及SMT企业需求对接等方面有需求,请联系: SMT行业头条网《SMT設備與工藝技術論壇》 E-mail : 2819280798@qq.com ☞戳号码 找小编客服洽谈合作:Chinasmt668 免责声明:本公号转载的文章、图片、音频视频文件等资料的版权归版权所有人所有,转载目的在于传递更多信息,并不代表本公众号赞同其观点和对其真实性负责。原作者认为其作品不宜供大家浏览,或不应无偿使用,请及时与我们联系,以迅速采取措施,避免给双方造成不必要的损失。原创声明:资讯内容非原创,原创仅限形式组合过滤!关键词:smt贴片是什么,smt贴片,smt贴片图片,smt贴片好做吗,smt加工,贴片加工,smt贴片加工招聘信息 |
