电子厂THT通孔波峰焊工艺技术问题及操作维护手册 !

时间：2017-06-23 点击：次来源：SMT設備與工藝技術論壇作者：SMT行业头条网 - 小 + 大

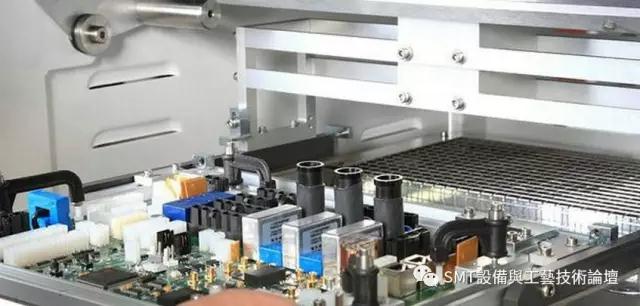

1．请说明抽松香水气泵的工作原理，如不能工作有哪几方面原因？
答：水泵是由PLC24V控制，助焊剂缸盖下面有两个浮球，当助焊剂快用完时下面那个浮球就沉下去感应到开，此时就会自动加液，当助焊剂感应到上面的浮球时，浮球浮上来感应到关，此时加液就会自动停止。如不能工作先检查PLC24V有没有输出，再检查浮球有没有被松香粘住。
2．请说明松香喷雾喷头的工作原理，并说明各管路接口和旋钮的作用及喷嘴的安装要求，如不能正常喷雾有哪几方面的原因？
答：喷雾的工作原理是PCBA从进板感应光眼PLC收到信号，到PCBA距离喷嘴上面时PLC发出信号到喷雾、针阀、移动继电器再到电磁阀在工作。喷嘴有三个接口，中间一个接助焊剂，两边接喷雾和针阀，下面可调松香大小，上面盖子可调喷雾宽窄。不能工作有以下几个原因，1.喷嘴堵；2.气管漏气；3.电磁阀、继电器、气缸坏；4.感应光眼坏；5.U型速度感应器坏。
3．请说明在我们的波峰焊中有哪几种抽水泵？各有什么不同？在使用上有什么要求？
答：只有一种抽水泵但有两个。一个是助焊剂专用，一个是洗爪专用。助焊剂用的是自动控制的，洗爪是需要用时才开。
4、请说明在我们的波峰焊锡炉中有几种凸波喷口和平波喷口？各有什么优缺点？
答：有两种凸波和两种平波，第一种凸波和平波它们的设计在锡炉的2/3深，优点是波峰高，缺点是锡渣多；第二种是现在最常用的设计在锡炉的1/2深，锡渣少，锡的流动性也小，过炉效果也好，只是不能过长脚。
5、请说明我们在安装两个喷口时，怎样调试安装？两喷口各起什么作用？
答：喷口安装时一定要安装在水平线上，喷口两边有螺丝控制高低。凸波的作用是冲刷PCBA板底贴片元件及各焊点元件脚因夹具遮蔽的地方。平波是进一步修整已被润湿但形状不规整的焊点。
6、请分别说明在我们的波峰焊中有哪几种控制加热电器配制？并分别说明预加热，锡炉加
热的工作原理，如它们不能正常工作有哪几个方面原因？
答：有发热管、发热丝、红外线等。预热是由电脑给信号到PLC，PLC输出24V到预热固态，固态输出220V到发热丝，测温线检测到温度到设定值后自动恒温。锡炉加热的工作原理和预热是一样的，只是固态输出220V到发热管。不能工作有以下几点，1.查PLC24V是否有输出；2.查固态220V是否有输入或输出；3.发热管或发热丝坏。
7、请分别说明在我们的波峰焊中有哪几种运输控制电器配制？并分别说明运输的工作原理，如它们不能正常工作有哪些几方面原因？
答：有调速器控制和变频器控制。工作原理是电脑发送信号到PLC，PLC24V输出到继电器，继电器吸合到调速器，调速器工作到马达。不能工作有以下几种原因，1.查轨道是否有大小头；2.查继电器、调速器、马达是否有坏；3.查爪子是否被卡住；4.查U型感应器是否检测到速度。
8、请说明我们的波峰焊松香喷雾控制电器配制是由哪几部分组成？并说明喷雾控制的工原理。如它们不能正常工作有哪几方面？
答：喷雾是由喷嘴、气缸、电磁阀、继电器组成。喷雾的工作原理是PCBA从进板感应光眼PLC收到信号，到PCBA距离喷嘴上面时PLC发出信号到喷雾、针阀、移动继电器再到电磁阀在工作。不能工作有以下几个原因，1.喷嘴堵；2.气管漏气；3.电磁阀、继电器、气缸坏；4.感应光眼坏；5.U型速度感应器坏。
9、在我们的波峰焊中，有哪些部分是要定期维护加润滑油？加什么油？
答：有运输轨道、波峰轴承、喷嘴顶针、气缸移动杆、升降支架。加300℃高温油。
10、在我们的波峰焊维护和保养文件中，请分别说出波峰焊作业员每个时间段需要做的工作有哪几项？技术员做的工作有多少项？
答：作业员每天提前十分钟开机，每4小时洗一次喷嘴，加助焊剂，加锡条，打锡渣，测助焊剂比重，测锡炉温度，做好每天的报表，检查过炉品质，做好日保养如机身灰尘、洗爪、预热盖上的灰尘等。技术员上班检查机器是否正常运行，如有问题要在最短时间内解决，检查过炉品质，如有问题要尽力把炉后不良控制好，监督作业员工作是否做到位，做好每天的领料报表。
11、请说明我们波峰焊的安全开关机的正确程序，作业员在维护点检设备时，应正确使用哪些工具和配戴哪些安全用具？

答：关机程序是先关预热、运输、波峰1.2、喷雾、冷却、锡温；退出程序，关闭计算机，关灯，关闭总电源。开机是先开总电源、开电脑、进入操作程序、先开锡温、等温度到设定值后再开预热、运输、波峰1.2、喷雾、冷却。使用工具有内六角、搬手、一字和十字螺丝刀、尖嘴钳、剪钳等。安全用具有线手套、高温手套，耐酸减胶手套、防护眼镜、防毒口罩。
12、请说明我们波峰焊波峰马达控制电器配制是由哪几部分组成？并说明波峰马达的工作原理，如它们不能正常工作有哪几方面原因？
答：由继电器、变频器、马达组成。工作原理是由电脑发出信号到PLC，PLC输出24V到继电器，继电器吸合，变频器工作，马达通电波峰起波。不能工作有以下几个原因，1.马达轴承被氧化套锡渣卡住；2.继电器、变频器、马达是否有坏；3.PLC是否有24V输出。
13、请说明我们的波峰焊波峰打不高都有哪些原因？
答：有马达缺相，马过反转，波峰喷口被锡渣堵塞，马达轴承被氧化套锡渣卡住，变频器设置错误。
14、在我们国产波峰焊上的变频器坏了是否可用其它品牌的变频器替代？需要注意哪些事项和做哪些更改和设置？
答：只要功率一样是可以替代。注意正反转连线MO、信号端子连线GND，模拟信号连线AV1不可接错。设置P00为01主频率输入由模拟信号输入（AV1）；P01设01运转指令由外部端子控制；P02为01以自由运转方式停止；P36为50输出频率上限设定。
15、在操作界面显示器上出现炉内还有PCB板没出，可实际炉内没板。运输关不了，是哪几方面原因？
答：进出板感应器坏；炉内掉过PCB板；电脑死机。
16、在操作界面显示器上，点击运输启动，运行两秒后，自动停止，是哪几方面原因？
答：控制程序错误；PLC24V输出接触不良；继电器、调速器、马达是否有坏等。
17、在操作界面显示器上，所有的加热实际参数都会不稳定上下变化很大，是哪几方面原因？
答：控制程序错误；PLC程序检测错误；固态、测温线、热风发热丝、发热管是否有坏。
18、在操作界面显示器上，温度检测控制的其中这一失去控制，是哪几方面原因？
答：失去控制的这条测温线断路或短路。
19、1匹的变频器是否可以正常驱动400W的马达？
答：是可以驱动400W的马达。
20、在操作界面显示器上，所有实际温度都为零，是哪几方面原因？
答：控制程序丢失；PLC与电脑连线坏；PLC程序丢失。
21、在国产机上，运输链爪时转时不转，是哪几方面原因？
答：调速器坏、运输马达电容坏、马达坏。
22、抽风机使用一段时间后，出现不抽风或转动减慢杂声等现象，是哪几方面原因？
答：抽风机被松香残留物及灰尘卡住但又没完全卡住。
23、PCB板从入口正常进入，移动到喷雾处时，为什么没喷，是哪几方面原因？
答：有U型速度感应器坏；进板感应光眼坏；气压没气。
24、SOLTEC波峰焊出现PCB板没出报警，是哪几方面原因？
答：有掉板、卡板、进出板感应器坏。
25、SOLTEC波峰焊的经济运行是怎样设置的？
答：在参数设置里起波时间设定260落波时间设定280，根据每台机的速度和时间来设定的。
26、波峰焊连续使用一段时间后，锡炉加热熔锡很慢，是哪几方面原因？
答：发热管是否有老化或以坏；固态是否有坏的。连线是否有被烧断的。

27、波峰焊喷雾电控部分是好的，为啥总时报警回不到原点，是哪几方面原因？
答：气缸漏气；移动气管漏气；移动感应器坏；移动滑杆被松香卡住。
28、机器PCB板入口处，为啥总有卡板跳板现象，是哪几方面原因？怎么调试？
接驳台和爪子不在一条线，用一块长点的PCB板一半放在爪子里一半留出来，接驳台与轨道处有四个螺丝，前排两个后排两个，同时也有四个机密螺丝，一边八个螺丝可进行调节接驳台的宽窄和进出，接驳台与PCB板和爪子调在一条线上就OK。
29、机器链爪很脏，是哪几方面原因？
答：喷雾挡板没挡好，锡炉里加了抗氧化油，经常没有洗。
30、机器掉板，是哪几方面原因？应该怎样修正与调试？
答：轨道有大小头，爪子有变型的；大小头，轨道都分三段，先把它们都分开，用一块PCB板从进口推到出口，有宽的地方调窄，调窄后再推一次让PCB在爪子里不松不紧的就OK；爪子有变型的拆下来更换或向正，更换一定要用同一型号的爪子。
31、机器链爪有抖动现象，是哪几方面原因？
答：卡板、爪子变型、轨道大小头、轨道调得太紧。
32、SOLTEC波峰焊突然电脑控制不起作用，机器还能正常工作，是哪几方面原因？
答：电脑死机；控制程序错误。重启电脑可能就会好。
33、国产波峰焊突然电脑控制不起作用，机器还能正常工作，是哪几方面原因？
答：电脑死机；控制程序错误。重启电脑可能就会好。
34、我们在日常的电器维修过程中，都运用哪些维修法？打开电箱最先做的是啥？
答：万用表测量法、目视法。打开电箱先检查各线头是否有松动或老化的，再用万用表测量各输入或输出电压是否正常。
35、请说出整个锡炉部分的大保养步序程序？
答：先把锡炉降低退出来，锡温设定在270℃，然后把波峰1.2的两边各两个螺丝拆下来，戴上高温手套和防护眼镜，再把波峰1.2一个一个的从锡炉里拿出来，把波峰喷口里面的过滤网取出，把喷口里面的锡渣和过滤网的锡渣全部清理干净，再把锡炉里面的锡渣打干净，然后再装回去注意两个喷口要在水平线上。
36、在更换电脑控制波峰焊的板卡时，应注意哪些事项并说明步序程序？
答：关闭电脑，关闭总电源，更换板卡。注意螺丝要上紧，接线不要有接错和接反的。在开起电源，开电脑进入操作界面。
37、在购买和更换新的接触器时，应注意哪些事项？
答：应注意型号、电流电压、触点和接线端是否相同。
38、220V输入的变频器是否可控制国内产三相马达？
答：是可以控制。
39、根据电磁阀的作用和功能，可分为哪几种电磁阀？我们控制喷雾喷嘴的电磁阀和发泡的电磁阀是否可用同一种？为什么？
答：可分为两位三通、两位五通、四位五通等；是可以用同一种，因为喷雾和发泡的工作原理是一样的，只是它们一个是建立在喷嘴上和在发泡棒上。

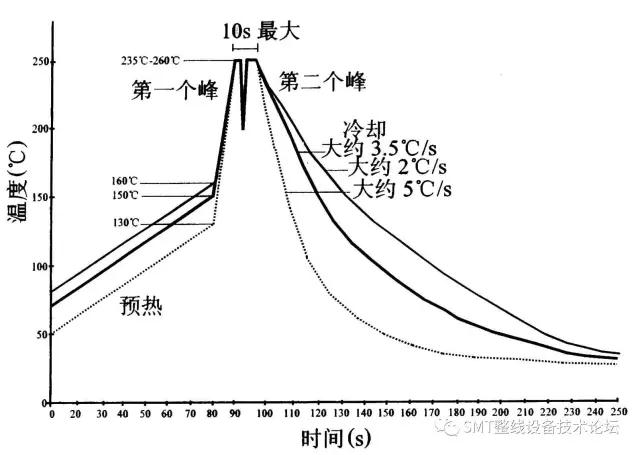

40、请画出符合无铅波峰焊接工艺的温度曲线图？

270℃
260℃
250℃
140℃
120℃
100℃
80℃
60℃
40℃
20℃
20S 40S 60S 80S 100S 120S 140S 160S 180S 200S

41、PCB板上喷的助焊剂的均匀度用什么简单方法可测试看出来？
答：可以用传真纸。
42、如何检测平波平稳度及波峰高度是否相同？
答：用不锈钢尺测波峰的两边和中间是否在同一位置。
43、平波喷口后挡板调高或调低作用是什么？
答：后挡板调高作用是波峰高度要高一些，可过脚长点的PCB，调低的作用是锡的流动性好，过炉连锡少。
44、助焊剂的作用是啥？对它有哪些要求？
答：助焊剂的作用是清除PCB板金属表面上的氧化物，降低焊锡的表面张力，增加其扩散力。1.绝缘电阻不低于10X1012，2.不能含有卤素，3.不能含有酸性.4.比重不低于0.80。
45、温度曲线的测温板安装几根测温线比较合理？都安装在PCB板的什么位置？
答：四至六根，安在PCB板的板面二至三根SMT元件焊点上；板底三至四根DIP被焊元件脚上。
46、PCB板的工艺焊接参数一般都应制定哪些工艺焊接参数？为什么要制定焊接工艺参数标准？
答：有PCB板的型号、预热温度、锡炉温度、运输速度、波峰高度。因为标准的参数是经过多方面因素调试出来的，如元件耐温度，PCB板的耐温度等，今后再生产就方便调用。
47、PCB板的工艺焊接参数的制定，依据从何而来？
答；根据被焊物料的耐温度和PCB板的材质而制定的。
48、锡铜焊料，熔点温度是多少？还有哪几种基本焊料？
答：锡铜的熔点是227℃，还有锡银铜、纯锡、
49、PCB板目前使用的板材有几种？市场上常用的有哪几种板材？
答：有波纤、光纤、纸板等；市场上常用的有波纤和光纤。
50、PCB板应该在锡波峰值的哪个点吃锡是正确的？为什么？
答：应在PCB板的2/3或1/2吃锡是正确的，因为吃锡太深就会浸板。
51、在电气维修中，最常用的都有哪些维修工具？人身体需要用到的有哪几官？
答：有万用表、一字和十字螺丝刀、内六角、搬手等；人体要用到手、目、耳、鼻。
52、在拆卸马达轴承时，正确的拆卸工具有哪些？
答：有内六角、螺丝刀、搬手等。
53、在装配马达转子轴承时，应该敲击轴承内圈还是外圈？
答：应该敲击轴承内圈。
54、我们在给轴承高温黄油时，加油的方法与标准是啥？
答：高温油应加在轴承内圈与外圈的中间，上下均匀1—2MM厚。
55、为什么要定期定时检查更换洗爪水？
答：因为洗爪水是上下循环使用的，时间久了就容易涨和堵住管道。
56、为什么要更换使用一段时间发泡箱里的助焊剂？
答：因为使用时间久了助焊剂会涨和参数会改变，。
57、为什么要保持锡炉锡面离上边沿高度在一定范围内？有什么优缺点？
答：锡炉锡面离上边沿在10MM是标准的；锡太满了锡的流动性不好，过炉PCB连锡多和PCB板涨；锡太少了会应响锡炉温度和波峰高度。

58、为什么要按设备安全标准操作规程执行？
答：因为机器的安全操作就是我们人生的安全工作。
59、请说出国产波峰焊和SOLTEC波峰焊的优缺点是啥？
答：我支持国产的，因为我是中国人。
60、冷却风机的风向导流叶片，在安装上有啥要求？为什么？
答：风向导流叶片的凹的一边应该向下，因为风机是在轨道下面而风是往上吹的。
61、锡炉上方的抽风机在选用时有啥要求？
答：要耐高温100℃，电压是220V。
62、请写出在放长假时的正确关机程序？
答：关机程序是先关预热、运输、波峰1.2、喷雾、冷却、锡温；退出程序，关闭计算机，关灯，关闭总电源。
63、放长假时发泡箱应做哪些工作？
答：清洗发泡棒和发泡箱，等上班了重新加入新的助焊剂。
64、当发泡气压在规定范围内时，发泡高度还是不够，是哪几方面原因？
答：1.助焊剂深度不够；2.气管漏气；3.发泡棒坏。
65、在发泡型的机器中，PCBA固定一边出现连锡，是哪几方面原因？
答：发泡棒发泡不均匀。
66、在喷雾机中，PCBA固定一边出现连锡，是哪几方面原因？
答：移动气管漏气，只能进却不能出。
67、板面过锡，多是哪几方面原因？
答：都有卡板、轨道大小头、PCB变型等。
68、小锡珠是怎样产生的？通过哪些措施可以减少和预防？
答：助焊剂太多；预热温度不够；速度过快。助焊剂调小；预热温度加高；速度调慢等。
69、为什么锡面锡渣不能捞的象镜面一样干净？
答：因为锡与空气接触产生的锡渣会更多。
70、怎样打捞锡渣可减少锡的浪费？
答：用铲刀把锡和锡渣搅拌钧匀，在用漏勺打起来再用勺子挤压漏勺里的锡渣，最后才打出来。
71、装锡渣的箱体作成什么形状的比较合理？
答：每个公司的管理都不一样的有的用铁涌，有的用纸箱，我觉得只要不是太大的都可以装。
72、SOLTEC波峰焊凸波喷口锡渣用啥工具捅喷口比较合理？
答：用铜丝或高温的东西都可以，我公司用的是电焊条芯。
73、中心支撑线或刀，它的作用是啥？安装有啥要求？
答：也就是锡刀，它的作用是防止PCB板过炉的时候变形用的；安装的时候要注意不要安装在PCB元件脚上。
74、在调宽或调窄日东机器导轨时，应先检查哪几方面？
答：1.检查调宽窄杆连接器是否有松动的，2.检查爪子和锡炉喷嘴高度是否一样高，爪子要比喷嘴高才对。
75、平波高度打不高，多是哪几方面原因？
答：马达缺相、轴承反转、喷嘴被锡渣堵塞、锡不够。
76、为什么PCBA焊接面会有黑色粉点锡渣？怎样解决？
答：波峰没保养好；拆波峰喷嘴进行锡渣清理。
77、为什么锡面上会有飘浮类似松香油物？怎样解决？
答：因为后挡板过高锡流不出去，调低后挡板。
78、降低焊接不良的目标精神方针是什么？
答：向零缺限挑战。
79、设备换件技术员和设备维修技术员有什么不同？
答：设备换件技术员是根据设备维修技术员所拆下的不能用的配件以坏换好。而设备维修技术员是根据机器的正常与否来进行机器维修的。
80、工程师帮你修机时，你会怎么做？
答：我会帮工程师拿工具或帮他做些一个人做不了要两个人才能做的事
