SMT贴片焊接PCBA外观检验标准主要有哪些方面？（值得收藏）

时间：2018-05-22 点击：次来源：SMT設備與工藝技術論壇作者：SMT行业头条网 - 小 + 大

检验环境:
1、检验环境:温度:25+/-3℃,湿度：40-70%RH
2．在距40W日光灯(或等效光源)1m之内,被检产品距检验员30cm之处进行外观判定

抽样水准
QA抽样标准：执行GB/T2828.1-2003 II级正常检验一次抽样方案
AQL值：CR:0 MAJ: 0.25 MIN:0.65

检验设备
塞尺、放大镜、BOM清单、贴片位置图

SMT外观检验标准

检验项目:
1,锡珠：●焊锡球违反最小电气间隙。●焊锡球未固定在免清除的残渣内或覆盖在保形涂覆下。●焊锡球的直径≤0.13mm可允收，反之，拒收。

2,假焊：●元件可焊端与PAD间的重叠部分（J）清楚可见。（允收)●元件末端与PAD间的重叠部分不足（拒收）

3,侧立：●宽度（W）对高度（H）的比例不超过二比一（允收）●宽度（W）对高度（H）的比例超过二比一（见左图）。●元件可焊端与PAD表面未完全润湿。●元件大于1206类。（拒收)

4,立碑：●片式元件末端翘起（立碑）（拒收)

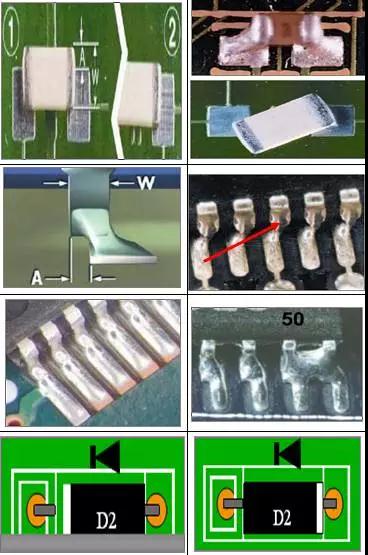

5,扁平、L形和翼形引脚偏移：●最大侧面偏移（A）不大于引脚宽度（W）的50%或0.5mm（0.02英寸）（允收)●最大侧面偏移（A）大于引脚宽度（W）的50%或0.5mm（0.02英寸）（拒收)

6,圆柱体端帽可焊端侧面偏移：●侧面偏移（A）≤元件直径宽度（W）或PAD宽度（P）的25%（允收)●侧面偏移（A）大于元件直径宽度（W）或PAD宽度（P）的25%（拒收)

7,片式元件-矩形或方形可焊端元件侧面偏移:●侧面偏移（A）≤元件可焊端宽度（W）的50%或PAD宽度（P）的50%。（允收) ●侧面偏移（A）大于元件可焊端宽度（W）的50%或PAD宽度（P）的50%（拒收)

8,J形引脚侧面偏移:●侧面偏移（A）小于或等于引脚宽度（W）的50%。（允收) ●侧面偏移（A）超过引脚宽度（W）的50%（拒收)
连锡：●元件引脚与PAD焊接整齐，无偏移短路的现象。（允收) ●焊锡连接不应该连接的导线。（拒收)●焊锡在毗邻的不同导线或元件间形成桥接（拒收)

PCBA外观检验标准

9,反向： ●元件上的极性点（白色丝印）与PCB二极管丝印方向一致（允收) ●元件上极性点（白色丝印）与PCB上二极管的丝印不一致。（拒收)

10,锡量过多：●最大高度焊点（E）可以超出PAD或延伸至可焊端的端帽金属镀层顶部，但不可延伸至元件体（允收) ●焊锡已延伸至元件体顶部。（拒收)

11,反白：●有暴露存积电气材质的片式元件将材质面朝离印制面贴装●Chip零件每Pcs板只允许一个≤0402的元件反白。（允收) ●有暴露存积电气材质的,片式元件将材质面朝向印制面贴装（拒收)●Chip零件每Pcs板不允许两个或两个以上≤0402的元件反白。

12,空焊：●元件引脚与PAD之间焊接点良湿润饱满，元件引脚无翘起（允收) ●元件引脚排列不整齐（共面），妨碍可接受焊接的形成。（拒收)

13,冷焊：●回流过程锡膏完全延伸，焊接点上的锡完全湿润且表面光泽。（允收)●焊锡球上的焊锡膏回流不完全，●锡的外观呈现暗色及不规则，锡膏有未完全熔解的锡粉。（拒收)

14,少件：●BOM清单要求某个贴片位号需要贴装元件却未贴装元件（拒收) 多件：●BOM清单要求某个贴片位号不需要贴装元件却已贴装元件；●在不该有的地方，出现多余的零件。（拒收)

15,损件：●任何边缘剥落小于元件宽度（W）或元件厚度（T）的25%●末端顶部金属镀层缺失最大为50%（各末端）（允收) ●任何暴露点击的裂缝或缺口；●玻璃元件体上的裂缝、刻痕或任何损伤。●任何电阻材质的缺口。●任何裂缝或压痕。（拒收)

16,起泡、分层：●起泡和分层的区域不超出镀通孔间或内部导线间距的25%。（允收） ●起泡和分层的区域超出镀通孔间或内部导线间距的25%。 ●起泡和分层的区域减少导电图形间距至违反最小电气间隙。（拒收）
不良焊点的缺陷原因分析及改善措施

标准焊点的要求：
1、可靠的电气连接
2、足够的机械强度
3、光洁整齐的外观

电子元件焊点不良术语

（1）不良术语
短路：不在同一条线路的两个或以上的点相连并处于导通状态。
起皮：线路铜箔因过分受热或外力作用而脱离线路底板。
少锡：焊盘不完全，或焊点不呈波峰状饱满。
假焊：焊锡表面看是波峰状饱满，显光泽，但实质上并未与线路铜箔相熔化或未完全熔化在线路铜箔上。
脱焊：元件脚脱离焊点。
虚焊：焊锡在引线部与元件脱离。
角焊：因过分加热使助焊剂丢失多引起焊锡拉尖现象。
拉尖：因助焊剂丢失而使焊点不圆滑，显得无光泽。
元件脚长：元件脚露出板底的长度超过1.5-2.0mm。
盲点：元件脚未插出板面。

（2）不良现象形成原因，显现和改善措施
1、加热时间问题
（1）加热时间不足：会使焊料不能充分浸润焊件而形成松香夹渣而虚焊。（2）加热时间过长（过量加热），除有可能造成元器件损坏以外，还有如下危害和外部特征。
A、焊点外观变差。如果焊锡已经浸润焊件以后还继续进行过量的加热，将使助焊剂全部挥发完，造成熔态焊锡过热。当烙铁离开时容易拉出锡尖，同时焊点表面发白，出现粗糙颗粒，失去光泽。
B、高温造成所加松香助焊剂的分解碳化。松香一般在210度开始分解，不仅失去助焊剂的作用，而且造成焊点夹渣而形成缺陷。如果在焊接中发现松香发黑，肯定是加热时间过长所致。
C、过量的受热会破坏印制板上铜箔的粘合层，导致铜箔焊盘的剥落。因此，在适当的加热时间里，准确掌握加热火候是优质焊接的关键。

（3）不良焊点成因及隐患
1、松香残留：形成助焊剂的薄膜。
隐患：造成电气上的接触不良。
原因分析：烙铁功率不足焊接时间短引线或端子不干净。
2、虚焊：表面粗糙，没有光泽。
隐患：减少了焊点的机械强度，降低产品寿命。
原因分析：焊锡固化前,用其他东西接触过焊点加热过度重复焊接次数过多
3、裂焊：焊点松动，焊点有缝隙,牵引线时焊点随之活动。
隐患：造成电气上的接触不良。
原因分析：焊锡固化前，用其他东西接触过焊点加热过量或不足引线或端子不干净。
4、多锡：焊锡量太多，流出焊点之外，包裹成球状，润湿角大于90度以上。隐患：影响焊点外观，可能存在质量隐患，如焊点内部可能有空洞。
原因分析：焊锡的量过多加热的时间过长。
5、拉尖：焊点表面出现牛角一样的突出。
隐患：容易造成线路短路现象。
原因分析：烙铁的撤离方法不当加热时间过长。
6、少锡：焊锡的量过少，润湿角小于15度以下。
隐患：降低了焊点的机械强度。
原因分析：引线或端子不干净，预挂的焊锡不足，焊接时间过短。
7、引线处理不当：焊点粗糙,烧焦,引线陷入,芯线露出过多。
隐患：电气上接触不良，容易造成短路。
原因分析：灰尘或碎屑积累造成绝缘不良该处被加热时间过长，引线捆扎不良。
8、接线端子绝缘部分烧焦：焊接金属过热，引起绝缘部分烧焦。
隐患：容易造成短路的隐患。
原因分析：加热时间过长焊锡及助焊剂的飞散。

（4）不良焊点的对策
1、拉尖
成因：加热时间过长，助焊剂使用量过少，拖锡角度不正确。
对策：焊接时间控制在3秒左右，提高助焊剂的使用量，拖锡角度为45度。
2、空洞、针孔
成因：元件引线没预挂锡,使引线周围形成空洞，PCB板受潮
对策：适当延长焊接的时间，对引脚氧化的进行加锡预涂敷处理，对受潮PCB进行烘板。
3、多锡
成因：温度过高，焊锡使用量多，焊锡角度未掌握好。
对策：使用合适的烙铁，对烙铁的温度进行管理，适当减少焊锡的使用量，角度为45度。
4、冷焊
成因：焊接后,焊锡未冷却固化前被晃动或震动，使焊锡下垂或产生应力纹
对策：待焊点完全冷却后，再将PCB板流入下一工位。
5、润湿不良
成因：焊盘或引脚氧化，焊接时间过短，拖锡速度过快。
对策：对氧化的焊盘或引脚进行加锡预涂敷处理，适当减慢焊接的速度，焊接时间控制在3秒。
6、连焊
成因：因焊锡流动性差,使其它线路短路。
对策：焊接时使用适当的助焊剂，焊接时间控制在3秒左右，适当提高焊接温度。

近年来，AOI自动光学检测仪已成为了表面贴装设备中增长最快的设备。AOI 检测设备最适合于测量简单、结构化和重复性的场景。设备的感应器最擅长于以下各种任务，如同步重复性和多点检测、以及不间断数据分析和持续视觉反馈。随着我国人工成本逐年增长，一条SMT 生产线配备3-10 个人采用目视检测产品的人海战术势必会增加生产线的运营成本，未来电子制造企业出于对产品品质和成本控制的需求，将加速AOI 检测设备替代人工的进程。

众所周知，随着电子信息行业不断发展，PCB产品也向超薄性、小元件、高密度、细间距方向快速发展；单位PCB上元器件组装密度越来越高，线宽、间距、焊盘越来越细小、已到微米级，复合层数越来越多，客户端的品质要求也在不断的提高；chip类元件已经达到03015的大小，对检测的精度要求越来越高。传统的人工目测（MVI）检测产品的速度和质量已经满足不了工业化的要求，在这样的一个环境下，便相继出现了各式各样的机器检测设备，像ICT(In Circuit Test), FT(Function Test), AOI(Auto Optical Inspection), AXI(Auto X-ray Inspection)等等，这些设备各自有着不同的特点，ICT（间距越来越密，ICT也越来越难以下针，对ICT的挑战也越来越大），FT是基于电信号的，AOI和AXI都是光学的检测设备，不同的是AXI是利用X-ray进行检测的，而AOI是利用可见光(像LED灯)进行检测。
