SmT检测設備分類在線3D-SPI,在線AOI,在線X-RAY檢測儀！

    SMT生产线主要包括：三大核心生产设备 - 锡膏印刷机、贴片机、回流焊，三大辅助检测设备-SPI、AOI、X-Ray及SmT首件檢測儀，返修工作站等等。

    随着元件小型化及对生产效率提高的不断追求，AOI技术已深入到SMT生产线的各个领域，如印刷前PCB检验、印刷质量检验、贴片质量检验、焊接质量检验等等。各工序AOI的出现几乎完全替代人工操作，提高了产品质量和生产效率。AOI是一个忠实的QC员，它是SMT工艺品质控制流程中不可缺少的重要一环。
    目前市面上生产AOI光学检测仪的公司主要生产两类AOI光学检测设备,在线AOI光学检测仪与离线AOI光学检测仪,生产在线AOI的公司相对比较少只有四五家,而生产离线AOI的公司则超过30家以上。
    那么什么是在线AOI？什么是离线AOI呢？主要区别在哪里呢？又有什么相同点呢？都分别适合什么样的客户使用呢？以下将作详细说明：
1.在线AOI顾名思义就是可以放在SMT流水线上同SMT流水线上的其他设备同时使用的光学检测仪，节奏与生产线其他设备生产节拍相同，根据监测目的的不同，可以放在生产线的不同位置。
2.离线AOI顾名思义就是不可以放在SMT流水线上同SMT流水线一起使用的光学检测仪，但是可以放在其他位置，对SMT流水线上的pcb板进行监测。

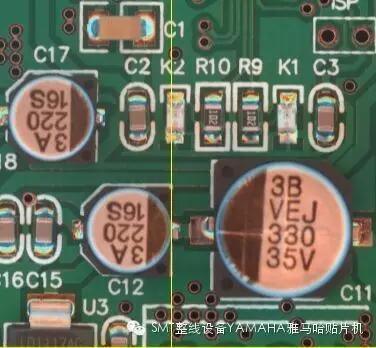

AOI自動光學檢測儀檢測視圖：

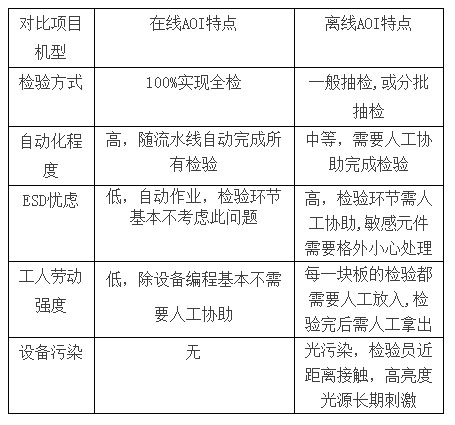

3.在线AOI与离线AOI的主要区别在于：

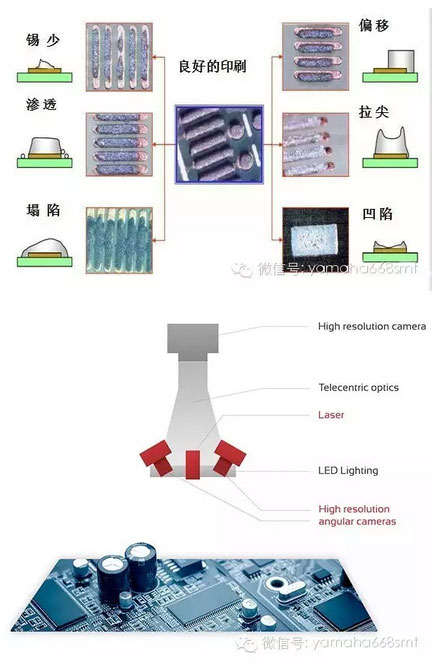

在線3D-SPI錫膏印刷厚度檢測儀檢測視圖：

在線X-RAY射線無損檢測儀檢測視圖：

4.在线AOI与离线AOI的相同点：
1.检验方式相同.都是通过光学原理对pcb板进行定义，分辨合格板与问题板的。
2.检验对象基本相同，在线AOI对小元件效果更好。(原因:在线AOI配置更高)
5.AOI检验原理的区别，现阶段AOI光学检测仪主要运用的检查对比技术主要有两种。
一种为统计建模(即图像对比的改进板)，离线AOI用此技术的比较多，部分公司也将此技术用在在线AOI上。
一种为特征矢量分析(即对图像矢量化后对比检测)，在线AOI用此技术的比较多。
6.客户使用AOI情况:一般小公司考虑到资金情况比较少，同时自动化不高的情况下，用离线AOI光学检测仪的比较多，对品质要求严格的工厂或小部分大型企业基本上考虑的还是在线AOI光学检测仪为主。
